مقدمة

فني شبكات في المحلة الكبرى فتح راك عميل — الكابلات كلها موصّلة مباشرة من نقاط التمديد داخل الحوائط للـ Switch مباشرة، من غير أي تنظيم.

بعد شهر، محتاجين يستبدلوا كابل واحد تلف — النتيجة كانت لازم يفتحوا الحيطة تاني عشان يوصلوا لنقطة التمديد الأصلية، لأن مفيش نقطة وسيطة تسهّل الفصل والتوصيل.

Patch Panel هو بالظبط الحل لهذه المشكلة — ومعظم الناس بيسمعوا الاسم بدون ما يفهموا ليه هو أساسي.

أولاً — ما هو Patch Panel؟

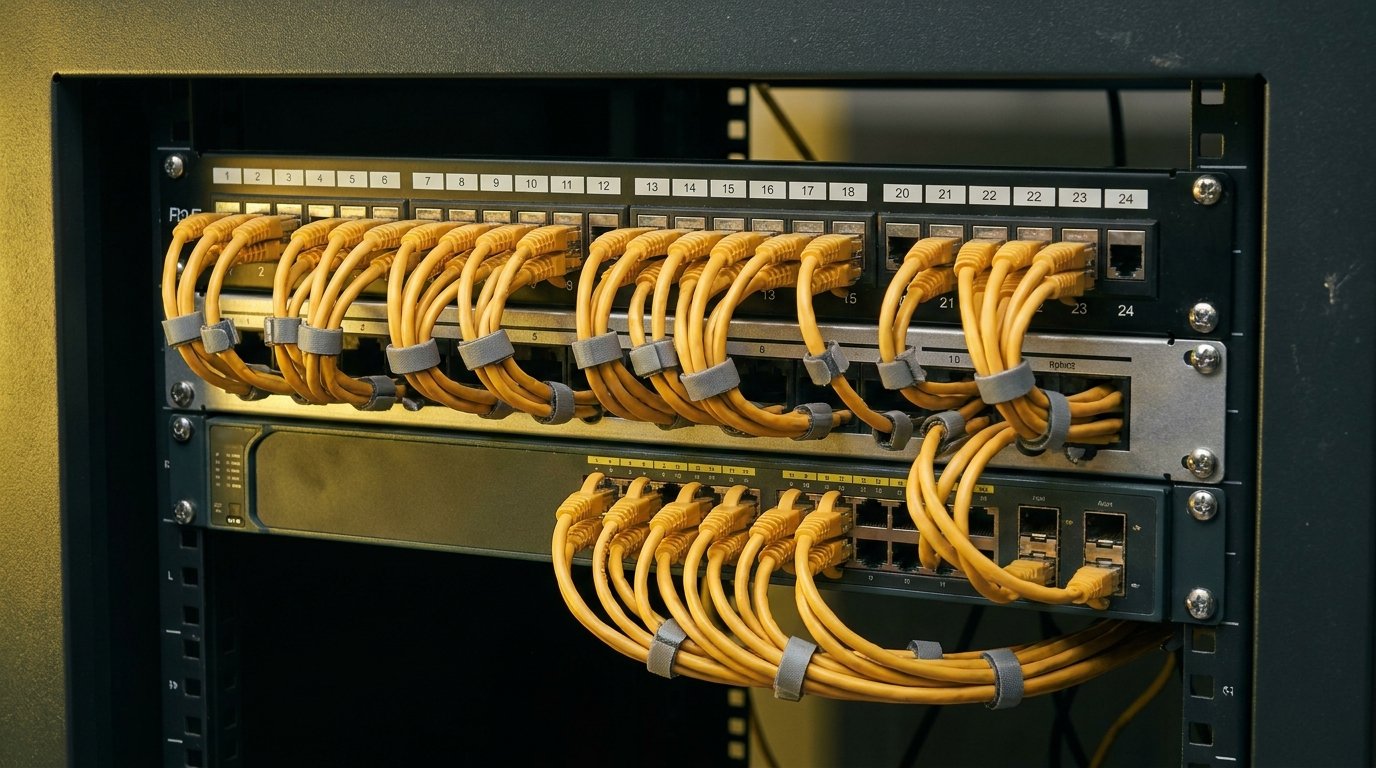

الـ Patch Panel لوحة معدنية أو بلاستيكية بيها صف من منافذ RJ45 — كل منفذ بيتوصل من الخلف بكابل CAT6 جاي من نقطة تمديد داخل الحائط أو السقف (الكاميرا، جهاز الحضور، نقطة شبكة في غرفة معينة).

فكّر فيه كـ "محطة توزيع مركزية" — كل كابلات المبنى بتوصل عليه، وبعدين بتتوصل من قدامه بكابلات قصيرة (Patch Cords) للـ Switch.

ثانياً — ليه محتاج Patch Panel أصلاً؟ (المشكلة قبل الحل)

السيناريو من غير Patch Panel:

كل كابل CAT6 جاي من الحائط بيتوصل مباشرة بمنفذ في الـ Switch.

المشاكل اللي بتحصل:

لو كابل معين اتلف أو محتاج تغيير — لازم تفصل من جوه المنفذ نفسه في الـ Switch، وده بيضغط على المنفذ وبيقصّر عمره

لو محتاج تغيّر ترتيب الكاميرات على القنوات — لازم تفك وتوصّل كابلات طويلة جاية من الحائط، صعب التعامل معاها

مفيش تنظيم — الكابلات الطويلة كلها بتتكوم في الراك بفوضى

أي عطل في الـ Switch نفسه بيعني خطر إعادة توصيل كل الكابلات من الأول

السيناريو مع Patch Panel:

كابلات الحائط الطويلة بتوصل على الـ Patch Panel بس مرة واحدة — وبعدين كابلات قصيرة ومرنة (Patch Cords) بتربط من الـ Patch Panel للـ Switch.

النتيجة:

✅ الكابلات الطويلة (المدفونة في الحيطان) بتتلمس مرة واحدة بس عند التركيب — ومش بتتحرك تاني أبداً

✅ أي تغيير أو صيانة بتتم على الكابلات القصيرة السهلة بس

✅ تنظيم بصري كامل — كل منفذ مرقّم وموثّق

✅ لو الـ Switch نفسه احتاج تغيير، بتفصل الكابلات القصيرة بس وتوصّل السويتش الجديد بسهولة

ثالثاً — ما هو Patch Cord؟

الـ Patch Cord هو كابل CAT6 قصير (عادة من 0.5 متر لـ 30 متر) بيربط بين نقطتين قريبتين من بعض — غالباً بين الـ Patch Panel والـ Switch، أو بين الـ Switch وجهاز تاني في نفس الراك.

الفرق بين Patch Cord وكابل التمديد العادي:

📌 نقطة تقنية مهمة: كابلات Patch Cord بتُصنع بأسلاك Stranded (مجدولة مرنة) بينما كابلات التمديد الطويلة بتستخدم أسلاك Solid (صلبة) — الفرق مهم لأن الأسلاك المرنة بتتحمل الثني المتكرر من غير ما تتلف، وده بالظبط اللي بيحصل مع Patch Cords المستخدمة داخل الراك بكثرة.

رابعاً — كيف يعملوا مع بعض؟ الصورة الكاملة

كل نقطة انتقال في السلسلة دي بتسهّل الصيانة وتحمي الاستثمار طويل المدى في التمديدات الثابتة.

خامساً — أنواع Patch Panel وكام منفذ تحتاج؟

الأحجام الشائعة:

📌 قاعدة الحساب: اجمع كل نقاط التمديد المطلوبة (كاميرات + أجهزة حضور + نقاط شبكة عادية) وأضف 20-30% هامش توسعة، ثم اختار أقرب حجم Patch Panel فوق الرقم ده.

أنواع إضافية:

Cat6 Patch Panel: الأشيع — للشبكات العادية عالية السرعة

Cat5e Patch Panel: أقدم وأرخص — لمشاريع الميزانية المحدودة (غير موصى به للمشاريع الجديدة)

Blank/Modular Patch Panel: يسمح بتركيب منافذ مخصصة حسب الحاجة

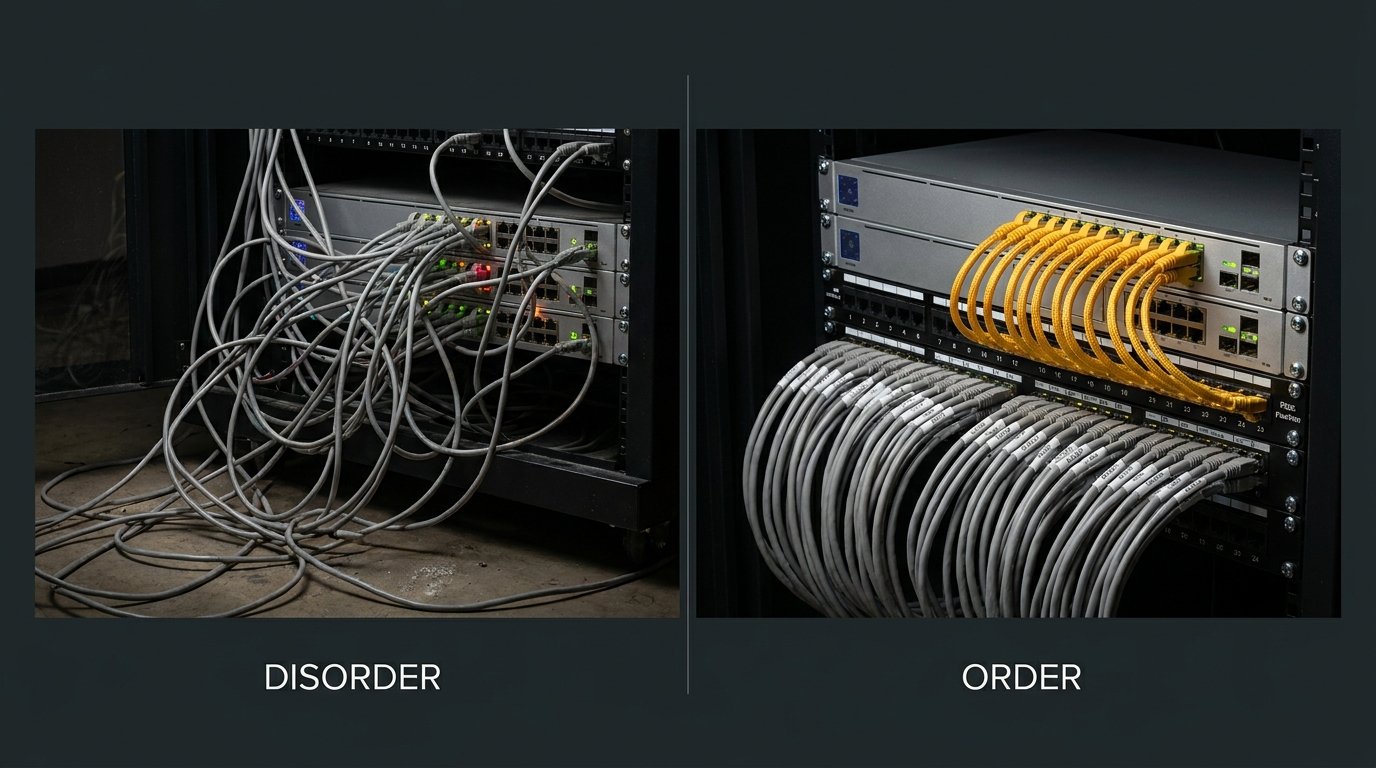

سادساً — الفرق بين الترتيب المنظم والفوضوي — مثال بصري

بدون Patch Panel (فوضى):

كابلات طويلة متشابكة من الحائط مباشرة للـ Switch

صعوبة تحديد أي كابل يخص أي كاميرا

أي صيانة تحتاج وقت طويل للتتبع

مع Patch Panel (منظم):

كل منفذ مرقّم ومكتوب عليه اسم النقطة (مثلاً: "كاميرا مدخل" أو "كاميرا كاونتر")

Patch Cords قصيرة ومرتبة بألوان مختلفة حسب النظام (كاميرات، شبكة عادية، أجهزة حضور)

أي عطل يتحدد مكانه في ثوانٍ

📌 هذا التنظيم مش رفاهية — هو اللي بيفرق بين صيانة تاخد 5 دقائق وصيانة تاخد ساعات من البحث والتخمين.

سابعاً — هل كل مشروع محتاج Patch Panel؟

✅ ضروري لو:

عندك أكثر من 8 نقاط تمديد (كاميرات + أجهزة)

محتاج مرونة لتغيير أو إضافة نقاط مستقبلاً

عايز نظام قابل للصيانة بسهولة بدون فتح حوائط

بتبني بنية تحتية احترافية (Structured Cabling) من البداية

⚠️ ممكن تستغنى عنه لو:

مشروع صغير جداً (2-4 كاميرات فقط)

ميزانية محدودة جداً والتوسعة غير متوقعة إطلاقاً

التمديدات كلها قصيرة ومباشرة أصلاً

📌 حتى في المشاريع الصغيرة، Patch Panel رخيص نسبياً مقارنة بالفائدة طويلة المدى — يُنصح به دائماً كلما كان ممكناً.

غلطة شائعة — لازم نصحّحها

"Patch Panel وPatch Cord نفس الحاجة بس أسماء مختلفة"

لأ، دورهم مختلف تماماً رغم التشابه في الاسم. Patch Panel نقطة تجميع ثابتة للتمديدات الطويلة. Patch Cord كابل قصير مرن بيربط بين نقطتين قريبتين. الاتنين بيشتغلوا مع بعض، لكن كل واحد له وظيفة منفصلة تماماً في السلسلة.

أسئلة شائعة

س: هل Patch Panel ضروري لنظام كاميرات صغير؟
ج: للأنظمة الصغيرة جداً (2-4 كاميرات) ممكن الاستغناء عنه لتوفير التكلفة، لكن حتى في هذه الحالة يُنصح به إذا كان هناك احتمال للتوسعة المستقبلية، لأنه يوفر مرونة كبيرة في الصيانة والتعديل.

س: ما الفرق بين كابل Patch Cord وكابل التمديد العادي؟
ج: Patch Cord قصير ومرن (أسلاك Stranded) ومخصص للربط داخل الراك بين نقاط قريبة. كابل التمديد العادي أطول وأصلب (أسلاك Solid) ومخصص للتمديدات الثابتة داخل الحوائط من نقطة الكاميرا إلى الراك.

س: كم عدد منافذ Patch Panel التي أحتاجها؟
ج: اجمع كل نقاط التمديد الحالية (كاميرات، أجهزة حضور، نقاط شبكة) وأضف هامش توسعة 20-30% للمستقبل، ثم اختر أقرب حجم متاح (8، 12، 24، أو 48 منفذ) فوق هذا الرقم.

س: هل يمكن استخدام Patch Panel بدون راك؟
ج: من الناحية التقنية ممكن تركيبه على حائط منفصل، لكن الأفضل عملياً تركيبه داخل راك مخصص مع باقي المعدات (Switch، NVR) للحصول على تنظيم وحماية أفضل.

س: هل جودة Patch Cord تؤثر على سرعة الشبكة؟
ج: نعم. Patch Cord رديء الجودة أو بكونيكتورات غير محكمة يمكن أن يسبب فقدان في سرعة النقل أو انقطاعات متكررة، خصوصاً في الشبكات عالية السرعة. يُنصح دائماً باستخدام Patch Cords معتمدة من نفس فئة الكابل الأساسي (CAT6).

س: هل يمكن تركيب Patch Panel بنفسي أم يحتاج فني متخصص؟

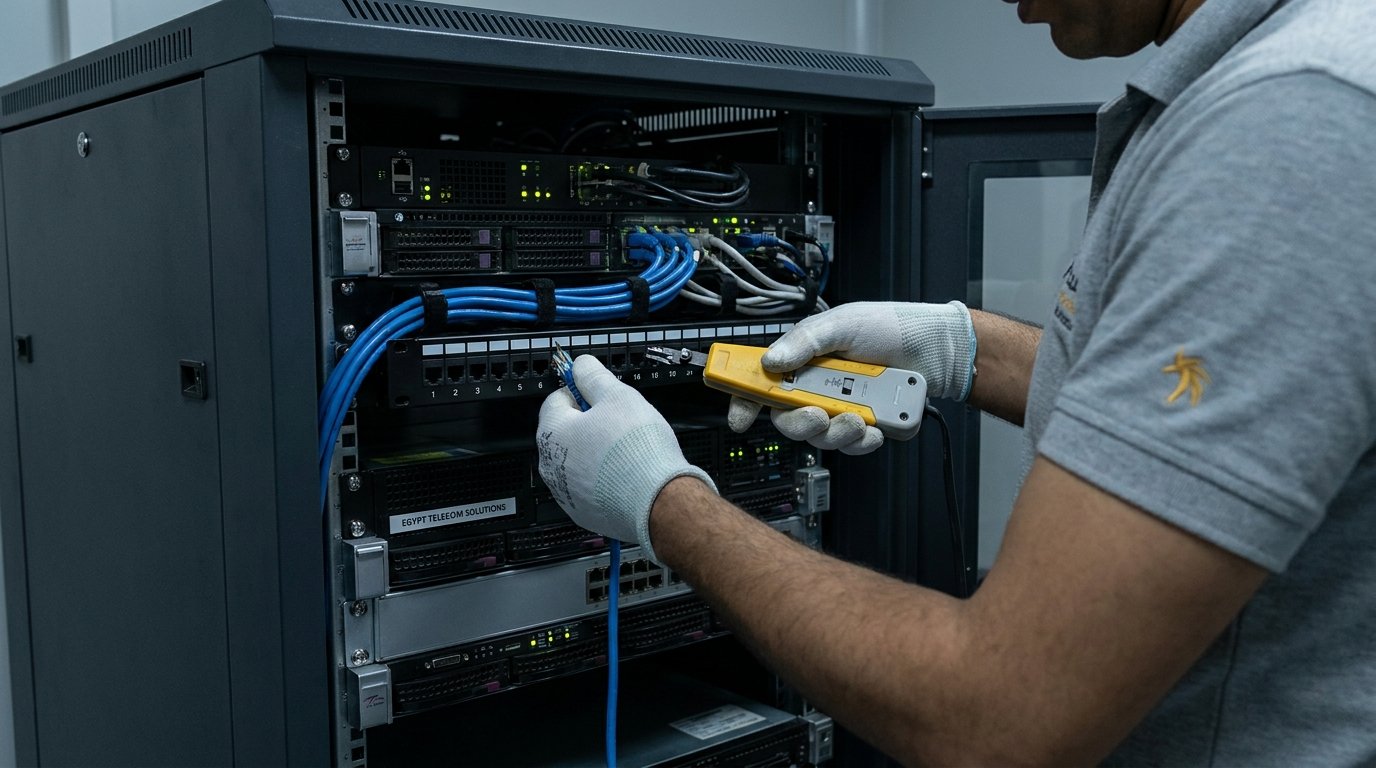

ج: توصيل الكابلات الخلفية بمنافذ Patch Panel (عملية تُعرف بـ Punch Down) تحتاج أداة متخصصة ومهارة معينة لضمان الاتصال الصحيح. يُفضل أن يقوم بها فني مختص لتجنب مشاكل الاتصال أو فقدان الإشارة لاحقاً.

الخلاصة

Patch Panel وPatch Cord مش رفاهية تقنية — هما الفرق بين شبكة قابلة للصيانة بسهولة، وشبكة كل تعديل فيها كابوس.

القاعدة البسيطة: لو عندك أكثر من نقطة تمديد واحدة تستحق التنظيم، الاستثمار في Patch Panel صح من البداية.
