صاحب مصنع في الغربية ركّب 16 كاميرا 4K على سويتش PoE سرعته 100 ميجا، لأنه كان "أوفر". في أول أسبوع بدأت الصورة تتقطع، وكاميرات كتير ظهرت فيها فجوات في التسجيل.
الكاميرات سليمة والسويتش سليم، لكن الوصلة بين السويتش والـ NVR كانت أضيق من حجم الصورة اللي بتعدي عليها.
المقال ده يجاوب على السؤال بالأرقام: متى سويتش 100 ميجا يكفي، ومتى لازم Gigabit؟
سويتش 100 ميجا يكفي لـ منفذ الكاميرا نفسها في أغلب الحالات، لأن الكاميرا الواحدة بتستهلك من 2 لـ 8 ميجابت تقريبًا. المشكلة في الوصلة المشتركة (Uplink) بين السويتش والـ NVR، لأن كل الكاميرات بتعدي عليها مع بعض. لو مجموع استهلاك الكاميرات قارب 70% من سرعة الوصلة، يبقى لازم Gigabit. في الأنظمة الصغيرة (4 إلى 8 كاميرات 4MP)، 100 ميجا غالبًا كافية. في الأنظمة الأكبر أو الدقة الأعلى، Gigabit هو الاختيار الآمن.
| النوع | السرعة | الاسم الشائع |
|---|---|---|
| 100 ميجا | 100 ميجابت في الثانية | Fast Ethernet |
| Gigabit | 1000 ميجابت في الثانية | Gigabit Ethernet |
يعني Gigabit أسرع من 100 ميجا 10 أضعاف.
📌 تنبيه مهم: السرعة بالـ ميجابت (Mbps) مش ميجابايت. الميجابايت = 8 ميجابت.
استهلاك الكاميرا بيعتمد على الدقة وطريقة الضغط (Bitrate). أرقام تقريبية للتوضيح:
| دقة الكاميرا | ضغط H.265 تقريبًا | ضغط H.264 تقريبًا |
|---|---|---|
| 2MP | 1 إلى 3 ميجابت | 2 إلى 4 ميجابت |
| 4MP | 2 إلى 5 ميجابت | 4 إلى 8 ميجابت |
| 8MP (4K) | 4 إلى 10 ميجابت | 8 إلى 16 ميجابت |
📌 الأرقام دي توضيحية. الرقم الحقيقي بتشوفه في إعدادات الكاميرا (Bitrate) ويتغير حسب المشهد وإعدادات الجودة. اتأكد منه قبل ما تحسب.
ده أهم جزء في المقال، وأغلب الناس بتخلط فيه.
1. منفذ الكاميرا (Port): كل كاميرا موصلة بمنفذ خاص بيها في السويتش. كاميرا بتستهلك 8 ميجابت على منفذ 100 ميجا بتاخد 8% بس منه، فمفيش مشكلة. وأغلب كاميرات المراقبة نفسها منفذها 100 ميجا من الأساس، فالـ Gigabit على منفذ الكاميرا غالبًا مش بيفيدك.

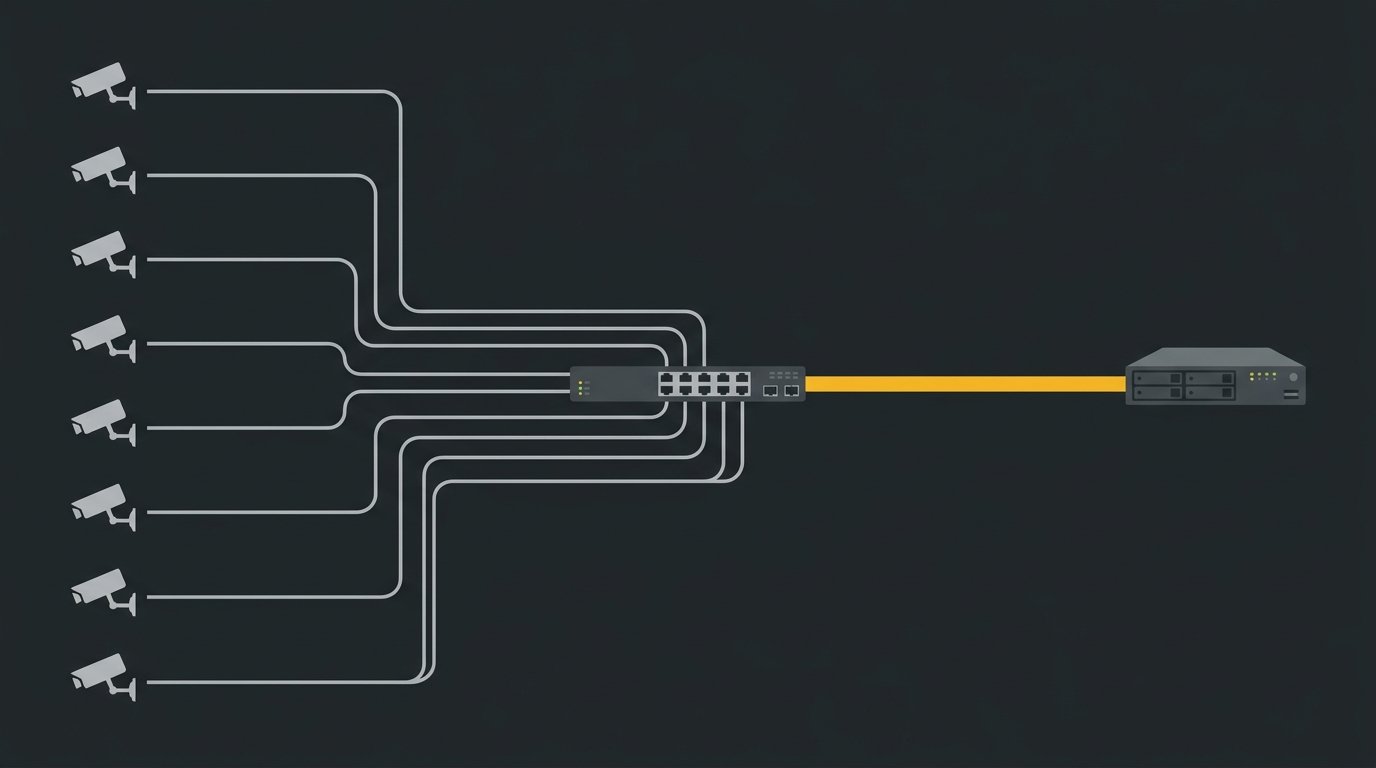

2. الوصلة المشتركة (Uplink): دي الوصلة من السويتش للـ NVR. كل الكاميرات بتبعت صورها عليها في نفس الوقت، فاستهلاكها = مجموع استهلاك كل الكاميرات.
كاميرا 1 ──┐
كاميرا 2 ──┤
كاميرا 3 ──┼── السويتش ══ وصلة Uplink ══ NVR
... │ (هنا الزحمة)
كاميرا 16 ─┘
📌 القاعدة: السويتش الأفضل في أغلب مشاريع الكاميرات هو منافذ PoE بسرعة 100 ميجا + منفذ Uplink بسرعة Gigabit. ده بيجمع السعر المناسب مع الأداء الكافي.
إجمالي الاستهلاك = عدد الكاميرات × Bitrate الكاميرا الواحدة
قاعدة الأمان: متحملش الوصلة أكتر من 70% من سرعتها تقريبًا، وسيب 30% هامش للذروات والمشاهدة والتسجيل.
| السيناريو | الحساب التقريبي | هل 100 ميجا تكفي؟ |
|---|---|---|
| 8 كاميرات 4MP × 4 ميجابت | 32 ميجابت (حوالي 32%) | ✅ كافية بأمان |
| 16 كاميرا 4MP × 4 ميجابت | 64 ميجابت (حوالي 64%) | ⚠️ على الحافة بدون هامش |
| 16 كاميرا 8MP × 8 ميجابت | 128 ميجابت | ❌ لا، لازم Gigabit |
| 32 كاميرا 4MP × 4 ميجابت | 128 ميجابت | ❌ لا، لازم Gigabit |
| 4 كاميرات 2MP × 3 ميجابت | 12 ميجابت | ✅ كافية جدًا |
✅ نظام صغير: حتى 8 كاميرات بدقة 2MP أو 4MP
✅ شقة أو فيلا أو محل صغير بدون توسعة كبيرة متوقعة
✅ ضغط H.265 أو H.265+ مفعّل
✅ السويتش متصل بالـ NVR عن طريق Uplink مناسب أو أن المجموع أقل بكتير من 70%
⚠️ أكتر من 16 كاميرا على نفس السويتش
⚠️ كاميرات 8MP (4K) أو كاميرات بانورامية متعددة السنسورات (استهلاكها أعلى)
⚠️ سويتشات متتالية (Cascade) بتمرر كل صورها على وصلة واحدة
⚠️ شبكة مشتركة مع أجهزة تانية: Access Points، كمبيوترات، NAS، سنترال IP
⚠️ مشاهدة وتشغيل تسجيلات من أكتر من مستخدم في نفس الوقت
⚠️ نظام متوقع يتوسع خلال سنتين إلى ثلاثة
Uplink بسرعة 100 ميجا في سويتش بـ 16 كاميرا: أغلب مشاكل التقطيع بتيجي من هنا.
ربط سويتشين ببعض بكابل واحد 100 ميجا: كل كاميرات السويتش التاني بتعدي عليه.
تجاهل مواصفة “Incoming Bandwidth” في الـ NVR: كل NVR له حد أقصى لاستقبال البيانات (بالميجابت). اتأكد منها في ورقة المواصفات، لأن النظام ممكن يختنق عند الـ NVR مش عند السويتش.
الاعتماد على الرقم النظري: السرعة الفعلية دايمًا أقل من المكتوب، ولذلك قاعدة الـ 70%.
ضبط Bitrate عالي بدون داعي: تخفيضه لدرجة معقولة بيوفر شبكة وهارد من غير خسارة واضحة في الصورة.
| المواصفة | ليه مهمة |
|---|---|
| PoE Budget (إجمالي الواط) | أهم من سرعة المنفذ في كتير من الحالات. راجع بلوجنا عن حساب Watt Budget |
| Switching Capacity | قدرة السويتش الداخلية على تمرير كل المنافذ مع بعض |
| عدد منافذ Uplink وسرعتها | منفذ أو اتنين Gigabit أو SFP للوصلة المشتركة |
| معيار PoE (af / at) | الكاميرات الأعلى استهلاكًا (PTZ، Color 24/7) غالبًا بتحتاج PoE+ (at) |
Gigabit بيستخدم الأزواج الأربعة في الكابل، لكن 100 ميجا بيستخدم زوجين بس. معنى كده إن كابل فيه عيب في Crimp أو زوج تالف ممكن:
يخلّي وصلة Gigabit تنزل تلقائيًا لـ 100 ميجا من غير ما تحس
أو يسبب انقطاعات متكررة
📌 نصيحة عملية: لو سويتشك Gigabit والـ Uplink ظاهر 100 ميجا بس، افحص الكابل وأطرافه الأول. غالبًا فيه عيب في التوصيل. راجع بلوجنا عن كابلات CAT6 وPatch Panel.
| احتياجك | الاختيار الأنسب |
|---|---|
| 4 إلى 8 كاميرات، 2MP أو 4MP، بدون توسعة | سويتش PoE 100 ميجا مع Uplink مناسب |
| 8 إلى 16 كاميرا 4MP | PoE 100 ميجا + Uplink Gigabit (الأمثل) |
| أكتر من 16 كاميرا أو 8MP | Gigabit بالكامل أو Uplink Gigabit/SFP |
| نفس الشبكة فيها Access Points وكمبيوترات | Gigabit |
| مشروع هيكبر قريب | Gigabit من الأول |
| الميزانية محدودة والنظام صغير ومستقر | 100 ميجا بحساب صحيح، مش بالتخمين |
"السويتش Gigabit أسرع، يبقى الكاميرات هتبقى أوضح"
وضوح الصورة بيعتمد على الكاميرا نفسها (السنسور والعدسة والدقة)، مش على سرعة السويتش. الـ Gigabit بيضمن بس إن الصورة توصل للـ NVR بدون اختناق. كاميرا 2MP على سويتش Gigabit مش هتبقى 4K.
وبالعكس، “100 ميجا كفاية لأي حاجة” برضو غلط لما العدد أو الدقة بتزيد. المهم الحساب، مش القاعدة العامة.
س: هل سويتش 100 ميجا يكفي لكاميرات المراقبة؟
ج: يكفي لمنفذ الكاميرا في أغلب الحالات. المهم الوصلة المشتركة للـ NVR. في أنظمة 4 إلى 8 كاميرات بدقة 2MP أو 4MP، 100 ميجا غالبًا كافية، وفي الأنظمة الأكبر الأفضل Gigabit.
س: هل لازم كل منافذ السويتش تكون Gigabit؟
ج: لا. في أغلب المشاريع منافذ PoE بسرعة 100 ميجا للكاميرات مع منفذ Uplink واحد أو اتنين بسرعة Gigabit تكفي وتوفر في التكلفة.
س: كام كاميرا يستحمل سويتش 100 ميجا؟
ج: يعتمد على Bitrate. احسب العدد × الـ Bitrate وخلّي الناتج أقل من حوالي 70 ميجابت. كمثال، 16 كاميرا 4MP بـ 4 ميجابت لكل واحدة بتستهلك 64 ميجابت، يعني على الحافة.
س: ليه الكاميرات بتتقطع رغم إن السويتش جديد؟
ج: غالبًا بسبب اختناق الوصلة المشتركة، أو ضعف الـ PoE Budget، أو كابل بعيب، أو ضغط عالي على الـ NVR. افحص كل نقطة منهم قبل ما تغيّر الكاميرات.
س: هل كابل CAT6 ضروري لـ Gigabit؟
ج: Gigabit بيشتغل غالبًا على CAT5e بجودة سليمة، لكن CAT6 بيدي هامش أمان أكبر وبيناسب التمديدات الجديدة. الأهم جودة النحاس وسلامة التوصيل. راجع بلوجنا عن كابلات CAT6.
س: هل ضغط H.265 بيقلل المشكلة؟
ج: أيوه، بيقلل استهلاك كل كاميرا بشكل كبير مقارنة بـ H.264، فبيخلي 100 ميجا تكفي لعدد أكبر من الكاميرات. ومع ذلك احسب بدل ما تعتمد على التقدير.
س: هل الأحسن أشتري Gigabit من الأول؟
ج: لو في احتمال توسعة، أو كاميرات 8MP، أو أجهزة شبكة تانية، أيوه. الفرق في التكلفة بين السويتشين أقل بكتير من تكلفة تغيير السويتش بعد التركيب.
100 ميجا للكاميرا الواحدة غالبًا كافية، والاختناق بيحصل في الوصلة المشتركة.
احسب: عدد الكاميرات × Bitrate وخلّي الناتج تحت 70% من سرعة الوصلة. لو قريب من الحد، أو في توسعة أو دقة عالية، اختار Gigabit أو على الأقل Uplink Gigabit.
